A través del estudio de este recurso serás capaz de esquematizar un nudo con cargas.
Introducción al análisis
de estructuras
Miembros de carga
Nudos y cargas
Cuando se analiza y diseña una armadura es común considerar el equilibrio de las fuerzas en los nudos, en lugar de analizar las fuerzas en los miembros de la estructura. Esto se puede realizar debido a que los largueros y las cargas de los miembros transmiten su carga a sus nudos correspondientes. Para ejemplificar esto consideremos la siguiente figura. |
.

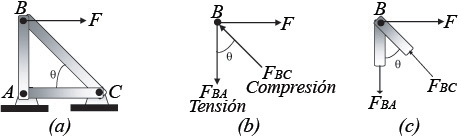

Figura 3. Estructura simple sometida a una fuerza en un nudo.
En esta figura en el inciso (a) se considera un pasador situado en el nudo
de la armadura. En el inciso (b) se observa que hay tres fuerzas que actúan sobre los miembros
y
. En el diagrama de cuerpo libre se observa que hay fuerzas de tensión y compresión. Esto se observa mejor en el inciso (c).
Una vez obtenido el diagrama de cuerpo libre para el nudo se procede a establecer las ecuaciones de equilibrio. Si no se conoce cómo son las fuerzas, comúnmente se consideran como fuerzas de tensión.
