A través de este recurso podrás analizar el ejemplo de un miembro de fuerza cero.
Introducción al análisis
de estructuras
Miembros de fuerza cero
Si dos miembros forman un nudo de armadura y ninguna carga externa o reacción de soporte es aplicada al nudo, los miembros deben ser miembros de fuerza cero. Esto se ejemplificará en la siguiente figura: |

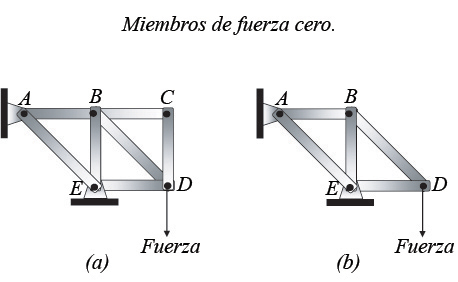

Figura 4. Miembros de fuerza cero.
Si observamos el inciso (a) de la figura 4, notaremos que en los miembros
y
, su nudo
no tiene ningún soporte ni está sometido a ninguna fuerza externa.
Luego, los miembros
y
son miembros de fuerza cero y sólo ayudarán a incrementar la estabilidad de la estructura. El inciso (b) muestra los miembros que soportarán la carga a la cual estará sometida esta estructura.
Nota: Los miembros de fuerza cero ayudan a incrementar la estabilidad de la estructura, así como a prevenir colapsos para cargas inesperadas.
