Medidor de fase

La medición de la fase consiste en comparar dos señales de voltaje alterno () entre sí y se determina a partir de la medición en grados hexagesimales de su fase, cual está más adelantada y cual más retrazada. Para ello, se debe elegir una señal de referencia con respecto a la cual se medirá la fase y se hará la comparación. Por ejemplo:

Si   y

Esto se quiere decir que (+) está desfasado 90° con respecto a (+) o bien, que (+) está atrasado en el tiempo 90° con respecto a (+).

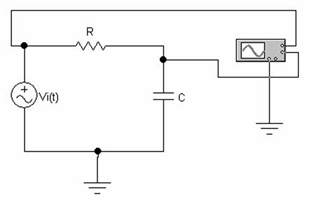

El aparato utilizado para medir el ángulo de fase es el osciloscopio de dos canales. Un arreglo típico de conexión del osciloscopio a un circuito eléctrico para registrar dos señales de voltaje y hacer la comparación de fase entre ellas, se muestra en la siguiente figura:

Se observa en la figura que el osciloscopio se conecta al circuito eléctrico conectando el canal, al voltaje de entrada (+) que es precisamente el voltaje de referencia, mientras que el canal 2, se conecta con el voltaje (+) que corresponde al voltaje en el capacitor y también al voltaje de salida.

De modo que el osciloscopio registrará en su pantalla las dos señales de voltaje en forma simultánea. Como (+) es el voltaje de referencia, entonces .

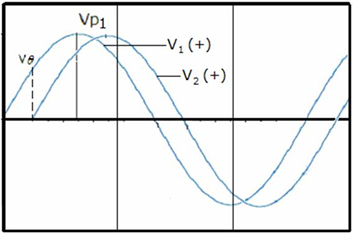

Para determinar , que corresponde al desfase entre las señales, se interpretan las señales obtenidas en la pantalla del osciloscopio de la siguiente manera.

donde:

 = Voltaje pico o máximo de la señal de voltaje de referencia (+)
  = Voltaje de la señal de referencia (+) cuando (+) vale cero.

Una vez determinados estos voltajes se aplica la siguiente expresión matemática para determinar .

Como ya se indicó,  corresponde al ángulo de desfasamiento entre ambas señales y pertenece a (+).

Si  tiene signo positivo, entonces la señal (+) esta desplazada en el tiempo a la derecha y representa un atraso con respecto a (+).

Si  presenta un signo negativo, entonces la señal (+) esta desplazada en el tiempo a la izquierda y representa un adelanto de ésta con respecto a (+).
