Serie y paralelo



Comparación de circuitos paralelo y serie con las mismas resistencias y la misma fuente de voltaje aplicada.

Instrucciones: escribe el valor deseado para la fuente de voltaje y las resistencias, posteriormente da un click en alguno de los recuadros de las Req para obtener los resultados.

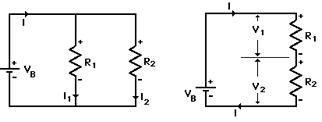

Diagramas

Para los datos:

VB= v,

R1= Ω,
R2= Ω



Paralelo



La resistencia equivalente es

Req Ω

y la corriente total es

I= A


Para el circuito en paralelo el voltaje total es aplicado a cada resistencia. La corriente en las ramas y total se calcula mediante ley de Ohm:

I1 A,
I2 A

Serie (divisor de voltaje)

La resistencia equivalente es

Req= Ω

y la corriente total es
I= A

Para el circuito en serie la corriente total fluye a través de cada resistencia. El voltaje se divide, la diferencia de potencial en cada resistencia se obtiene mediante la ley de Ohm:

V1= v ,
V2= v
