Técnicas de análisis de circuitos

Leyes de Kirchhoff

La ley de Kirchhoff de voltajes (LKV) menciona que la suma algebraica de las elevaciones y caídas de tensión a través de una trayectoria cerrada es igual a cero.

Se acostumbra asignar el sentido de la corriente de menos a más a través de las fuentes de voltaje y de más a menos en los elementos pasivos como las resistencias.

Al aplicar LKV en un circuito eléctrico, se debe tomar en cuenta lo siguiente:

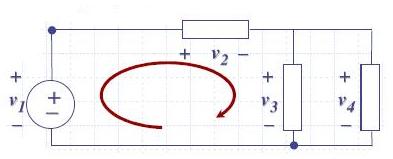

1. Definir con una flecha la dirección de la corriente dentro de una trayectoria cerrada.

2. Sumar los voltajes con los signos adecuados en torno a la trayectoria cerrada.

3. Se pueden tomar los de entrada o los de salida, para estandarizar nosotros tomaremos los de salida.

V1=
V2=
V3=V4=

Propón 2 valores de voltaje y da click en la figura sobre el voltaje restante.

Es importante señalar que la LKV, es una ley de conservación de energía que podemos comprender muy bien si consideramos un sistema análogo: el potencial debido a la gravedad.

A partir de un nivel cero (el suelo), la altura es indicador del potencial: una mayor altura representa un mayor potencial, una altura menor es un menor potencial. Sin importar el recorrido horizontal, y sin importar el camino que tomemos, al partir de un punto, realizar alguna trayectoria y regresar al nivel donde comenzamos, no se puede poseer más potencial (la altura que se ascendió, es exactamente la misma que se tuvo que descender).
