En este objeto de aprendizaje se muestra una tabla comparativa y se explican las diferencias entre el amplificador operacional ideal y el real.
El amplificador operacional
Amplificador operacional ideal versus amplificador operacional real
La siguiente tabla presenta una comparacion entre las características de los amplificadores operacionales ideal y real.
|
|
||
|---|---|---|---|
Impedancia de salida ________________ |
Impedancia de salida |
||
Impedancia de entrada _______________0 |
Impedancia de entrada común y diferencial |
||
Ganancia de voltaje _________________ |
Corriente de desbalance |
||
Ancho de banda____________________ |
Voltaje de desbalance (Offset) |
||
Balance perfecto ____________________0 |
Corrimiento por voltaje de desbalance |
||
Corriente de entrada _________________0 |
Frecuencia limitada de operación |
||
Relación de rechazo en modo común (CMRR)_________ |
|
Tabla 1. Algunas características de los amplificadores operacionales.
En la tabla podemos observar del lado izquierdo, los valores correspondientes al amplificador operacional ideal, y del lado derecho algunos fenomenos no modelados en el amplificador ideal que contiene el amplificador operacional real, entre los cuales podemos mencionar el corrimiento por el voltaje de desbalance, el cual se refiere a la aparición de voltaje de cd en la señal de salida del dispositivo. Es necesario recordar que los valores nominales se presentaron en el objeto de estudio anterior.
Estos valores son útilies y necesariamente se tendrán que tomar en cuenta cuando se realicen diseños con este tipo de dispositivos en las diversas configuraciones en las cuales los podemos utilizar.

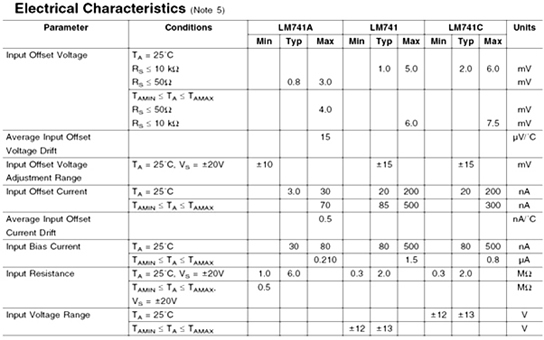

La siguiente figura muestra algunas especificaciones de un amplificador operacional real. Éstas fueron tomadas de las hojas de datos de un amplificador operacional fabricado por National Semiconductors.
D� click aqui para observar con mayor detalle la figura.
Figura 1. Características del amplificador operacional LM741 diseñado por National Semiconductors.
La figura anterior muestra sólo algunas características del amplificador operacional LM741. Para obtener la hoja de especificaciones completa, diríjase a la pagina de National Semiconductors.
