En este objeto de aprendizaje se introduce al tema de los detectores de cruce por cero con comparador simple.
Comparadores
Detectores de cruce por cero con comparador simple
Un ejemplo de un circuito comparador con un amplificador operacional ideal se muestra en la figura 1:
 |
|---|
Figura 1. Circuito correspondiente a detector con cruce con cero y gráfica entrada-salida.
En la cual tenemos, debido a la ganancia con retroalimentación:
,
.

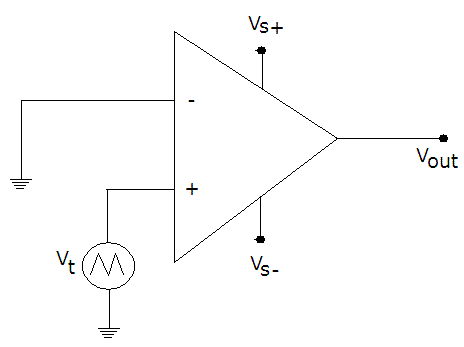

Si alimentamos el circuito como se muestra en la figura 2:
Figura 2. Alimentación de detector de cruce por cero.
Entonces la salida será:

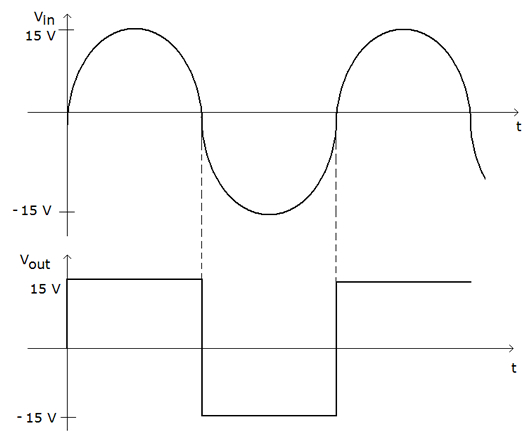

Figura 3. En la parte superior observamos la señal de entrada al circuito y en la parte inferior, la salida del mismo.
Debido a que
conmuta de un nivel de saturación a otro cuando
cruza por 0V. La forma de onda de salida será cuadrada y de la misma frecuencia que la onda de entrada. Simulando el circuito anterior obtenemos:
Figura 4. Simulación del circuito.
Problema
Obtenga la forma de onda de salida y la relación entrada salida del siguiente circuito:
Si
,
,
.
