Particularmente, este objeto de aprendizaje busca introducir al tema a través de la puntualización de los filtros activos.

Estrategia





Filtros Activos

Clasificación de los filtros

Un filtro es un dispositivo que deja pasar señales electricas a ciertas frecuencias o rangos de frecuencias sin dejar de pasar otras tantas.

Los filtros son utilizados en muchas aplicaciones. En el campo de las comunicaciones, los filtros pasa banda son usados en el rango de la audio frecuencia para implementar modems y otros sistemas que procesan voz. Los filtros pasa banda de alta frecuencia son usados para seleccionar canales en centrales telefónicas. Los sistemas de aquisición de datos normalmente requieren filtros pasa bajas anti-solapamiento asi como filtros pasa bajas para eliminar ruido en ciertas etapas. Las fuentes de voltaje usan filtros rechazabanda para suprimir la frecuencia de 60Hz debida a la linea de alimentación.

También podemos encontrar filtros que no filtran ninguna frecuencia de una señal de ntrada compleja, estos sólo suman un corrimiento en fase lineal para cada componente de frecuencia. Son llamados Filtros Pasa Todo.

Dentro de los tipos de filtros podemos encontrar a los filtros activos y a los filtros pasivos. Los primeros, que son los de nuestro interés, usan amplificadores operacionales como dispositivo activo, en combinacion con algunas resistencias y capacitores. Los filtros pasivos usan sólo dispositivos pasivos tales como resistencias, capacitores y bobinas.

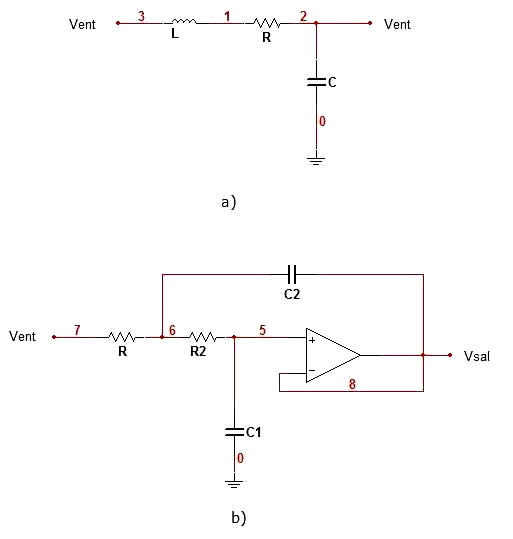

Figura 1. a) filtro pasivo, b) filtro activo

Podemos clasificar los filtros según su respuesta, es decir:

En los filtros, las fecuencias que deja pasar se les conoce como pasa banda, las demás frecuencias se les conoce como rechazabanda.

Los filtros activos, asi como los filtros pasivos, tienen ecuaciones características, las cuales representan su comportamiento.

Para diseñar un filtro es necesario calcular las características de los mismos en función de algunos coeficientes. Dichos coeficientes fueron establecidos por algunos científicos y como consecuencia los filtros tomaron sus nombres. A continuación, señalaremos algunos de ellos.
