Generadores de forma de onda

Introducción

Los generadores de onda a base de circuitos integrados son circuitos inestables, diseñados intencionalmente para trabajar así. Son usados para generar señales uniformes que son usadas como referencia en aplicaciones en diversas áreas.

Los generadores de onda se basan en los osciladores. Existen dos clases de osciladores: los osciladores senoidales y los osciladores de relajación.

Los relajadores senoidales se basan en C.I. junto con arreglos R.C. o L.C. para ajustar las frecuencias de oscilación. También los podemos encontrar conectados con cristales, los cuales proporcionan una frecuencia fija de operación.

Los osciladores de relajación generan señales triangulares, dientes de sierra, cuadrada, pulsos y exponenciales.

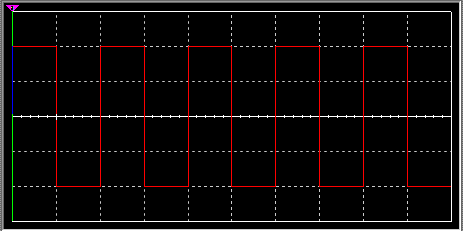

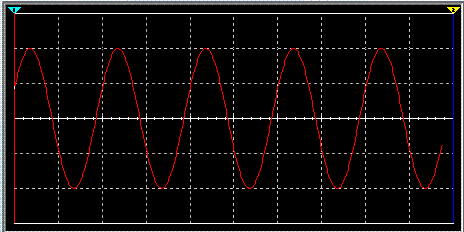

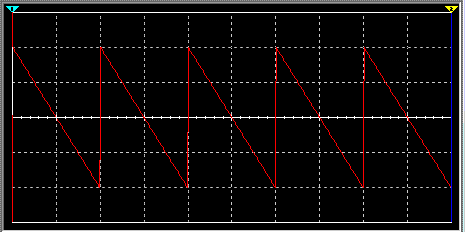

. Figura 1. formas de onda a) senoidal, b) triangular, c) cuadrada, d) diente de sierra.
