Generadores de forma de onda

Convertidor de frecuencia a voltaje

Podemos encontrar a los convertidores de frecuencia a voltaje en muchas aplicaciones que van desde los circuitos optoacoplados, en controles de velocidad y en algunos casos en la transmision de señales. Existen dos tipos básicos de convertidor de frecuencia a voltaje:

Los convertidores en base al PLL (Phase Loop Lock), los cuales sujetan una frecunecia de entrada para producir un voltaje de salida proporcional a las variaciones de frecuencia de la entrada.

Otro tipo es el de los convertidores a partir de la integración de pulsos, los cuales a partir de un pulso de ancho fijo se tiene en la salida la cual es dependiente de la frecuencia del pulso.

El convertidor de integración de pulsos utiliza un temporizador monoestable de precisión, el cual, cuando es disparado por la señal de entrada, produce a su salida pulsos de una amplitud y duración fijos. Estos pulsos son integrados para determinar su valor promedio en un intervalo de tiempo, donde el valor promedio será proporcional a la frecuencia del tren de pulsos. La siguiente figura muestra el circuito mencionado anteriormente.

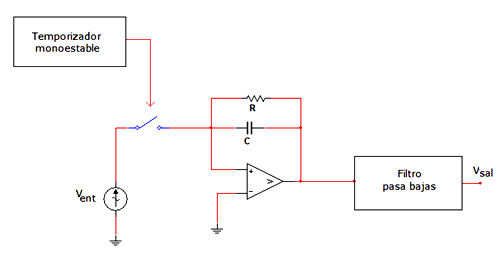

Figura 1. Circuito convertidor de frecuencia a voltaje.
