Amplificadores especiales

Amplificador de transconductancia

El amplificador de transconductancia (OTA por sus siglas en inglés) consiste en un amplificador voltaje-corriente con las características de alta impedancia en la entrada y muy alta impedancia en la salida.

El circuito equivalente del amplificador OTA y su símbolo, se muestran en la siguiente figura.

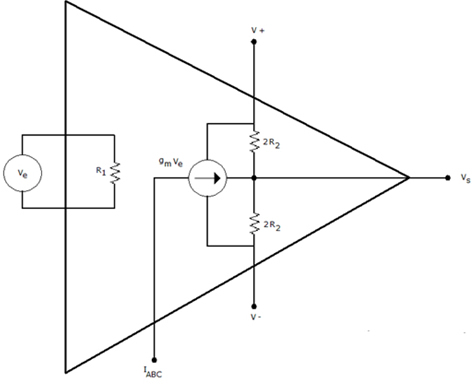

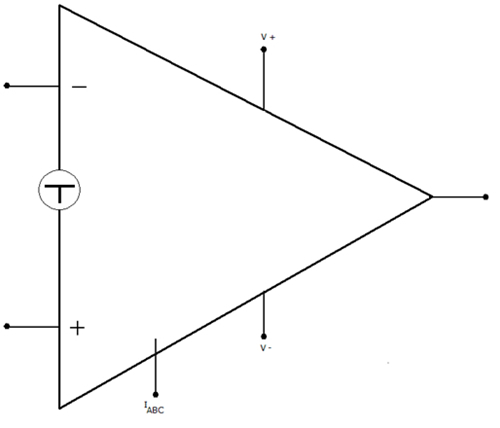

Figura 1. Circuito equivalente y símbolo del amplificador OTA.



Enla figura anterior podemos observar que este circuito cuenta con una entrada diferencial y una alta impedancia de entrada, en la salida se tiene una fuente de corriente dependiente de la diferencia de voltaje que existe entre las entradas.

La relación se expresa como:

donde es el voltaje de entrada y es la transconductancia del circuito.

La corriente tiene efectos en la transconductancia y por lo tanto, en la ganancia del amplificador.

¿Cuál es la principal diferencia entre los amplificadores convencionales y los OTA ?
