En este objeto de aprendizaje se desarrollará el circuito de valor absoluto.
Configuraciones especiales
Circuito de valor absoluto
El circuito de valor absoluto también es conocido como rectificador de onda completa. En este circuito, la incursión negativa de la señal senoidal de entrada, se invierte de polaridad. Estos circuitos se utilizan para encontrar promedios, multiplicaciones y en las comunicaciones, como moduladores y demoduladores.
El circuito correspondiente se muestra en la siguiente figura:

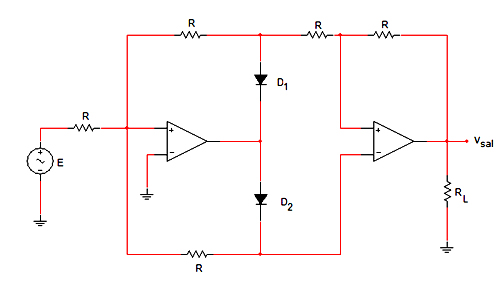

Figura1. Circuito de valor absoluto.
En el circuito podemos observar que las resistencias empleadas son del mismo valor. El funcionamiento del circuito se describe a continuación. Cuando el circuito ve un voltaje positivo en su entrada, el diodo
conduce de tal forma que los amplificadores operacionales actúen como inversores y el voltaje de salida sea el voltaje de entrada. Cuando el circuito ve un voltaje de entrada negativo, el diodo
conduce y el segundo amplificador funciona como inversor; el voltaje de salida será positivo.
La siguiente figura muestra, en la señal superior, el voltaje de entrada, y en la parte inferior la salida del circuito.
La siguiente simulación muestra el resultado de aplicar un circuito de valor absoluto a una señal de entrada senoidal de 2.5 volts y 1kHz. La señal de salida se muestra en el canal 1 del osciloscopio.
