En este objeto de aprendizaje se desarrollará el circuito recortador.
Configuraciones especiales
Circuito recortador
La tarea de un circuito recortador es limitar las señales que sobrepasen un voltaje positivo de referencia y un voltaje negativo de referencia.
El circuito recortador se muestra a continuación:

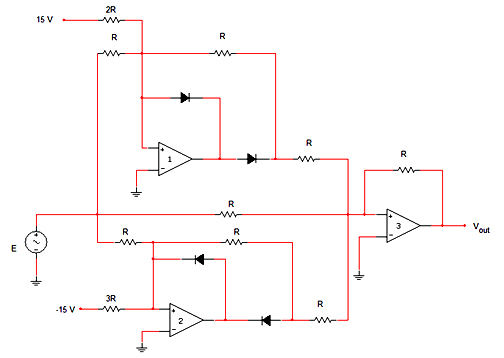

Figura 1. Recortador.
A las configuraciones en las que se encuentran los amplificadores operacionales 1 y 2 se les conoce como circuitos con zona muerta. Cada uno se conecta a un tercer amplificador operacional que se encuentra configurado como sumador inversor. La idea es limitar voltajes que están arriba de un voltaje de referencia positivo y abajo de uno de referencia negativo.
La siguiente simulación muestra el resultado de aplicar un circuito recortador a una señal de entrada triangular.
En la imagen observamos, en el canal 1, la señal de entrada correspondiente a una señal triangular con 8 volts a 1 kHz. El canal 2 muestra la salida, cuando los voltajes de referencia positivo y negativo están en 2 volts.
