Configuraciones especiales

Regulador de voltaje

El regulador de voltaje lo podemos encontrar en cualquier fuente de voltaje, y su objetivo es proporcionar valores fijos de voltaje en su salida, aunque se tengan variaciones internas en las fuentes de voltaje. Los reguladores de voltaje se pueden clasificar de acuerdo con los siguientes parámetros:

- Polaridad.

- Número de terminales.

- Voltaje de salida fijo o ajustable.

- Corriente de salida.

Dependiendo de la aplicación, se selecciona el tipo de regulador.

Por ejemplo, si deseamos regular el voltaje de alimentación de un circuito que necesita voltajes de 0 a 15 volts, con bajo consumo en corriente, entonces seleccionaremos el regulador con matrícula LM340-15; su configuración será la siguiente:

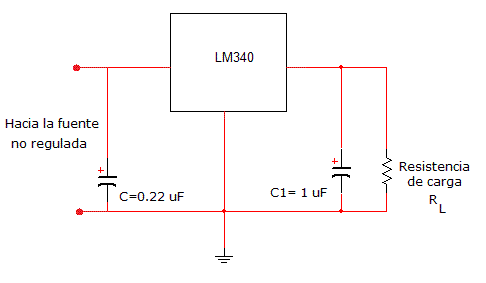

Figura 1. Regulador de voltaje.

Existen numerosos circuitos integrados que conforman reguladores de voltaje, es decir, sólo hace falta conocer el tipo de regulador para implementarlo.

Haz click aquí para acceder a las hojas de datos del circuito LM340.
