Con este recurso, el alumno reconocerá y comprenderá cómo analizar los arreglos de resistencias en serie.
Elementos básicos y variables de los circuitos eléctricos
Serie
Dependiendo de cómo se conecten las resistencias podemos formar diferentes arreglos, entre ellos los de tipo serie, paralelo, y combinados.
Arreglos de resistencias en serie.

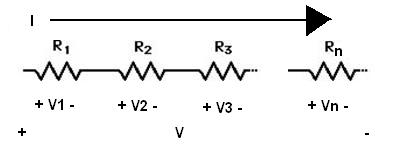

Dos o más elementos de un circuito se encuentran en serie si y sólo si la corriente que circula por ellos es la misma. Esto es, que dos resistencias compartan únicamente un extremo entre ellas y no exista ningún otro elemento en ese nodo.
Podemos deducir la fórmula de la resistencia equivalente por medio de la ley de Ohm.
De lo anterior se pueden afirmar los siguientes puntos
-
La corriente es la misma para todos y cada uno de los elementos presentes.
-
Los voltajes son diferentes en los elementos y dependen del valor de la resistencia.
-
La resistencia equivalente (Req) tiene un valor superior que la mayor de las resistencias presentes.
-
La resistencia equivalente de dos o más resistencias en serie es la suma de sus valores expresados en ohms.
