Elementos de almacenamiento de energía eléctrica
Circuito RL
En esta configuración tenemos una fuente de corriente constante en paralelo con un resistor y un capacitor:

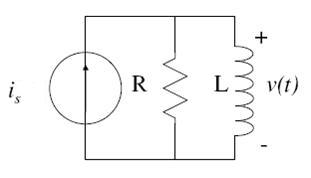

Circuito RL con fuente de corriente constante:
Como la corriente es constante, el inductor se comporta como un conductor y el total de la corriente circula por él. Esta corriente generará un campo magnético que tratará de mantener la corriente constante.
En el análisis de circuitos eléctricos RL, también se consideran dos configuraciones, y éstas también determinan dos etapas de análisis en un circuito: t < 0 (condiciones iniciales) y t > 0 (respuesta transitoria).
Circuito RL con interruptor en descarga
El circuito consiste en un inductor en serie con una resistencia, y un interruptor que se cierra en t=0. Se asume que justo antes de que se cierre el interruptor, el inductor lleva una corriente denominada Io.
A partir de t=0 el inductor comienza a liberar energía descargándola sobre el resistor, generando una caída de voltaje en éste. Tanto la corriente proporcionada como el voltaje generado decrecen y ambos llegan a cero. Las expresiones matemáticas del voltaje y la corriente se describen como:
Donde 0+ significa "un instante después de cero". Es decir, el voltaje se define sólo para un tiempo mayor a cero, ya que en en el instante t=0, justo antes de que se cierre el interruptor vale cero. A este cambio brusco que se da en el instante t=0, se le denomina escalón.
